Усилитель Technics SU G700 M2 EE

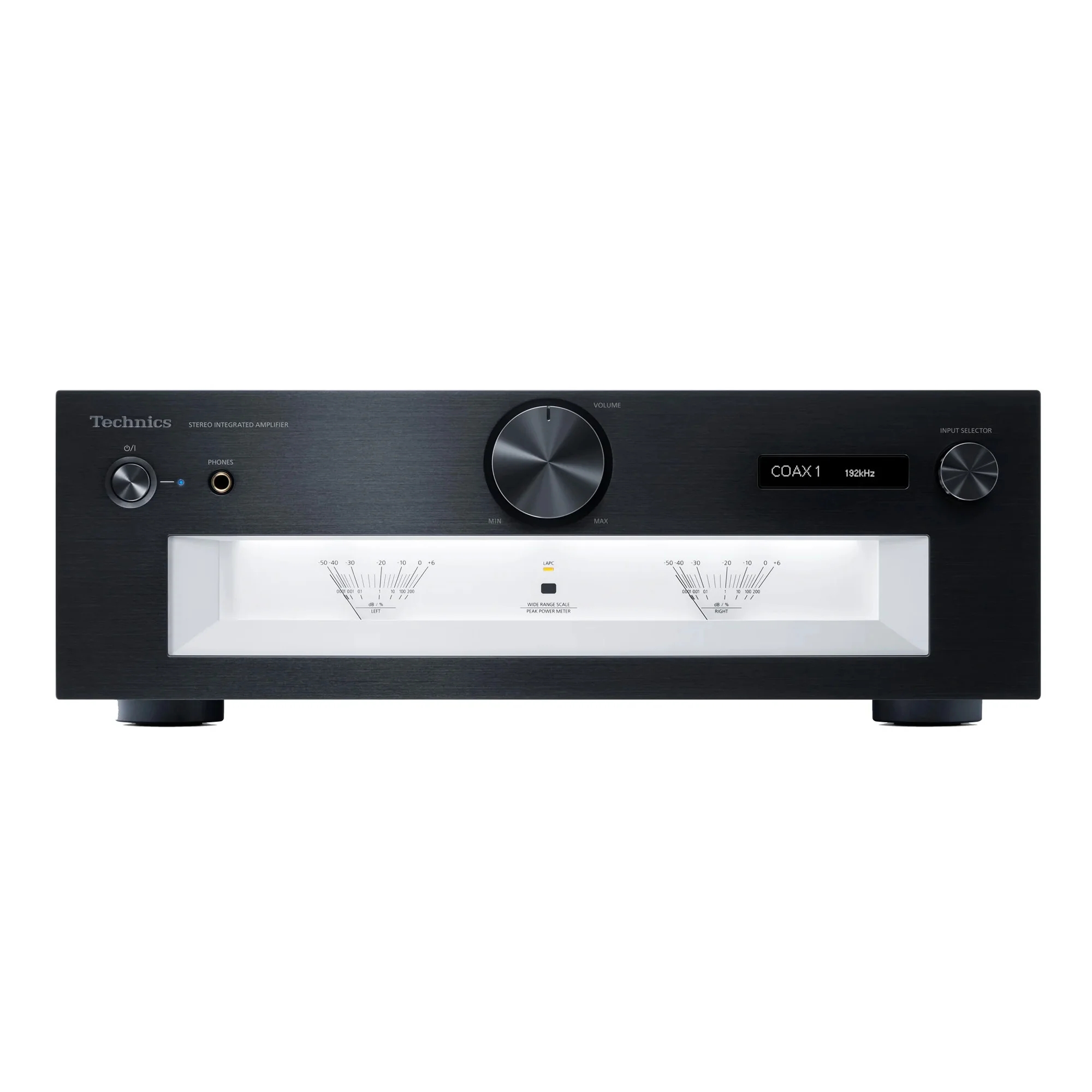

Technics SU-G700M2EE — интегральный стереоусилитель серии Grand Class

Интегральный усилитель второго поколения, сменивший модель SU-G700. Относится к серии Grand Class и использует технические наработки, задействованные в референсном флагмане SU-R1000. Полностью цифровая схемотехника, фирменные технологии JENO Engine и LAPC, встроенный ЦАП, MM/MC-фонокорректор и усилитель для наушников класса AA. Алюминиевая лицевая панель толщиной 7 мм, двухслойное стальное шасси, стрелочные индикаторы уровня сигнала с подсветкой.

Технология JENO Engine

Каскад усилителя мощности работает в D-классе на базе технологии JENO Engine, которая решает проблемы с джиттером и минимизирует шумы на всех ступенях обработки цифрового сигнала. Это обеспечивает исключительную точность передачи сигнала и богатое, насыщенное звучание, сопоставимое с традиционными аналоговыми усилителями.

Технология LAPC

Load Adaptive Phase Calibration — адаптивная калибровка фазы в зависимости от импеданса подключённой акустики. Импеданс акустических систем изменяется в зависимости от частоты, и обычные импульсные усилители могут испытывать трудности с капризной нагрузкой. LAPC измеряет амплитудно-фазовую частотную характеристику усилителя с подключёнными АС и выполняет коррекцию посредством цифровой обработки сигнала, выравнивая АЧХ и обеспечивая оптимальное управление любыми колонками.

Блок питания

Улучшенный высокоскоростной импульсный источник питания с низким уровнем шума. Используются полевые транзисторы на основе нитрида галлия (GaN) и диоды на основе карбида кремния — те же, что в референсном SU-R1000. Частота импульсного переключения повышена со 100 кГц до 400 кГц, что стабилизирует подачу напряжения и тока и снижает влияние шума модуляции на качество звука. Блок питания обеспечивает мгновенное нарастание выходного тока при необходимости.

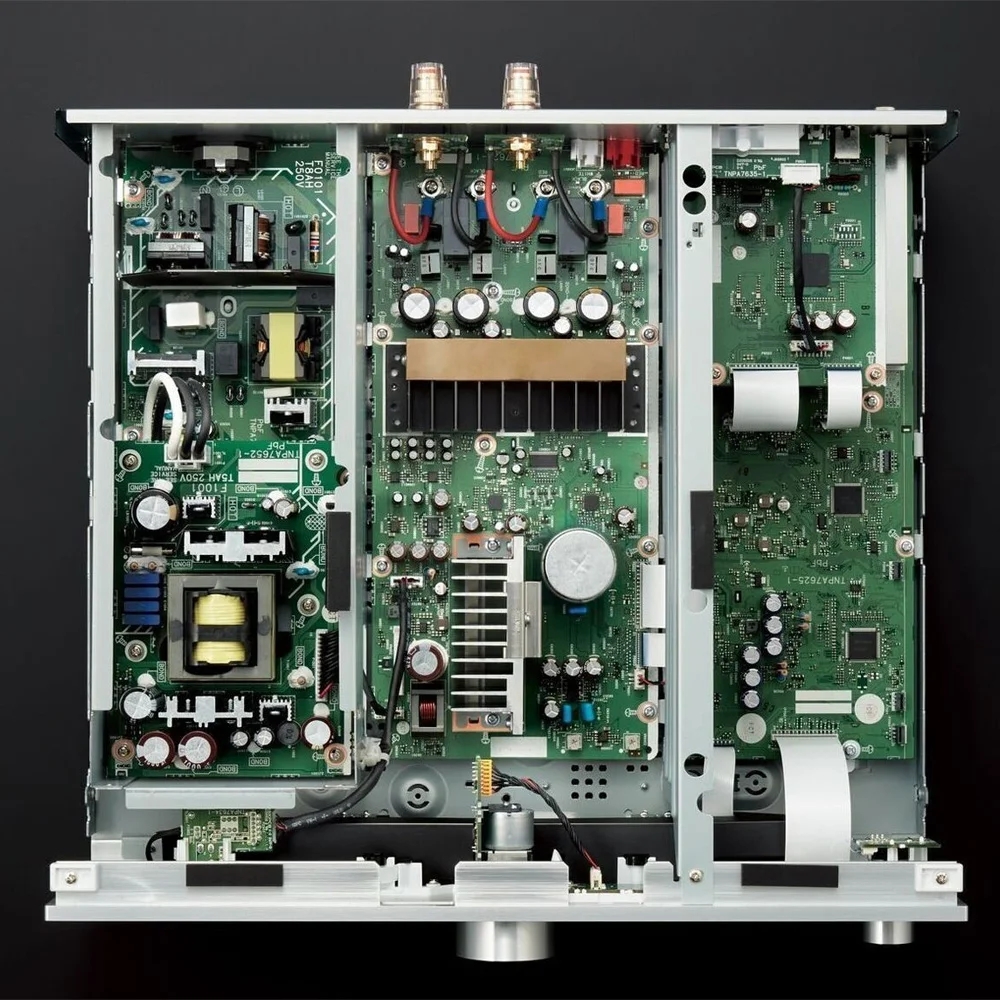

Трёхсекционная конструкция

Внутренняя компоновка разделена на три изолированные секции с помощью перегородок: блок питания, блок управления/цифрового процессинга и блок усилителя мощности. Это устраняет перекрёстные помехи между схемными блоками и повышает качество звука. Для дополнительного снижения внутренних помех часть схем может быть отключена пользователем.

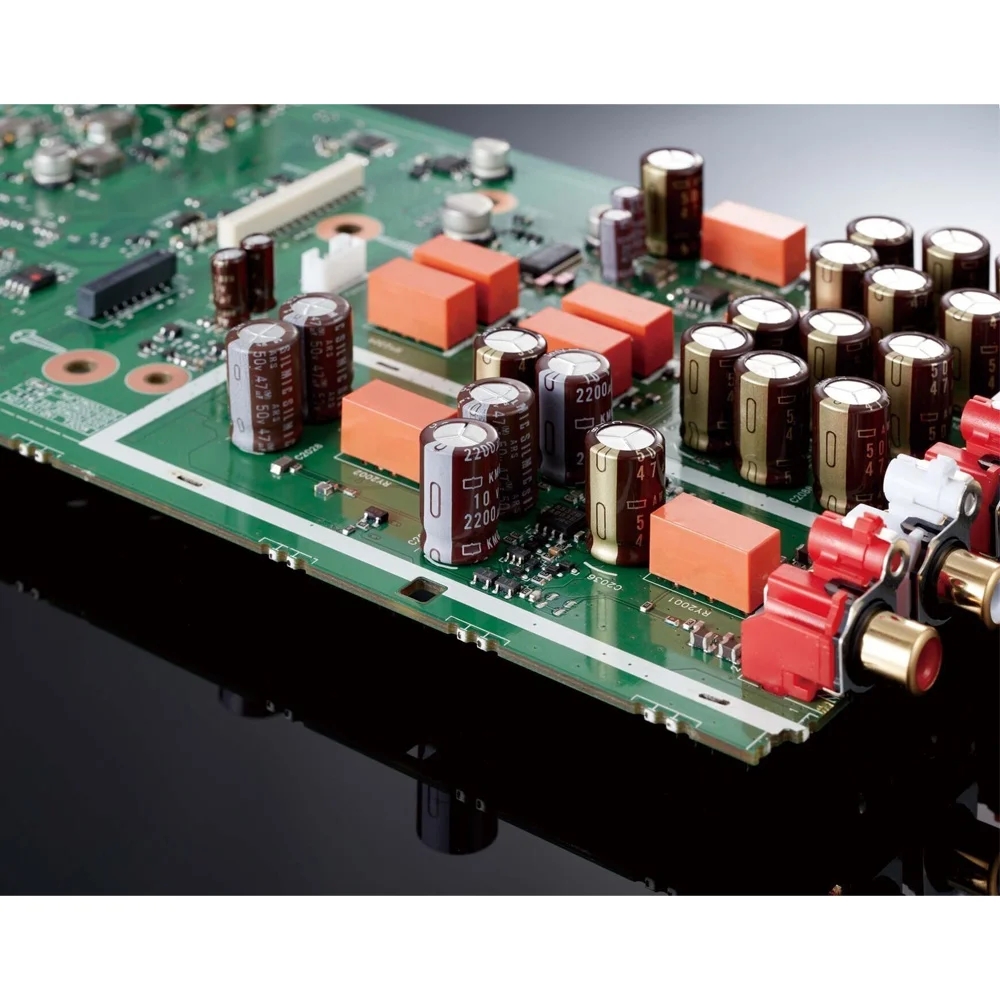

Фонокорректор

Встроенный MM/MC-фонокорректор на малошумных полевых транзисторах (FET) с дифференциальным параллельным подключением первого каскада. Четырёхуровневая регулировка усиления позволяет выбрать оптимальное значение в соответствии с выходной мощностью головки звукоснимателя.

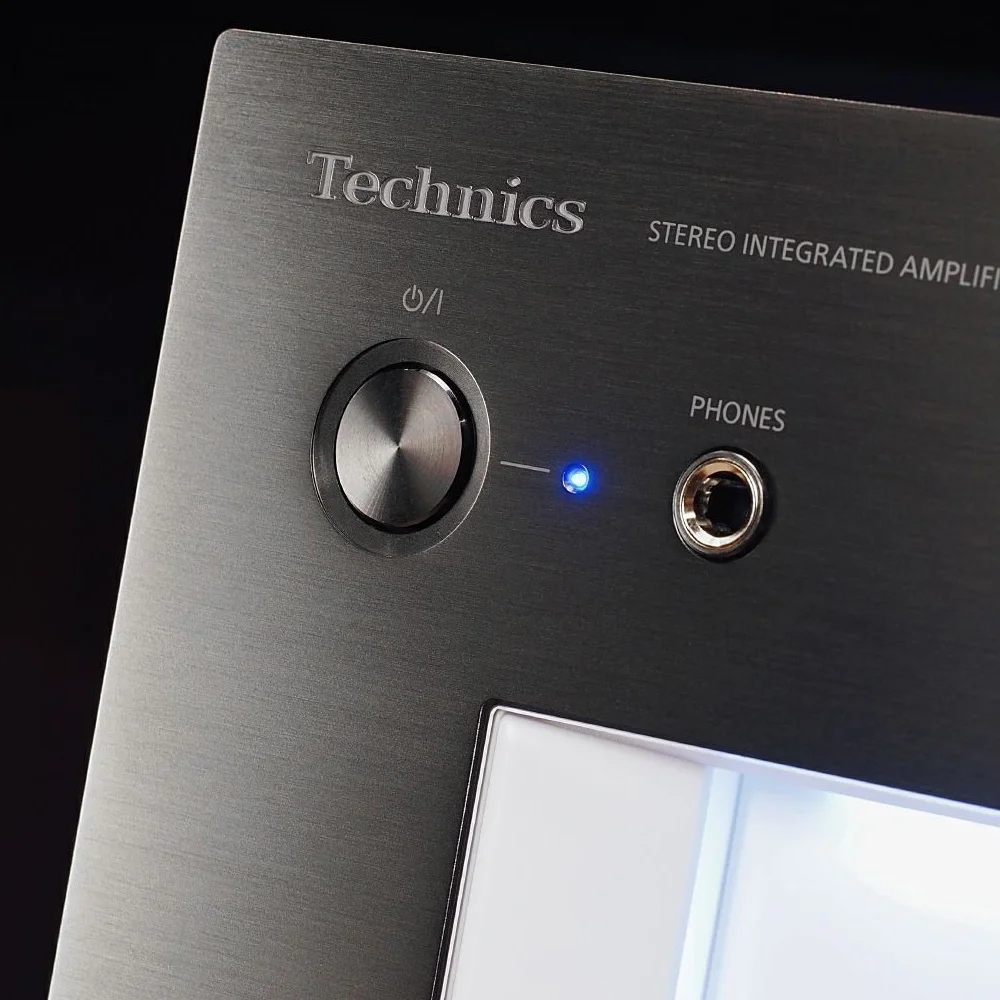

Усилитель для наушников

Отдельный усилитель для наушников класса AA с выделенными контурами усиления напряжения и силы тока. Полностью аналоговая схема, не влияющая на основной тракт усиления.

Цифровые и аналоговые подключения

Асинхронный USB-B порт для подключения ПК поддерживает PCM до 32 бит/384 кГц и DSD до 11,2 МГц (нативно и в режиме DoP). Два оптических и два коаксиальных цифровых входа. Два линейных аналоговых входа, сигнал от которых поступает на АЦП Burr-Brown PCM1804 с параметрами 24 бит/192 кГц для сохранения детализации и сбалансированности звука. Линейный выход, выход предусилителя (PRE OUT) и клеммы заземления. Сигнал на USB-входах подвергается фильтрации для исключения внешних помех.

Конструкция

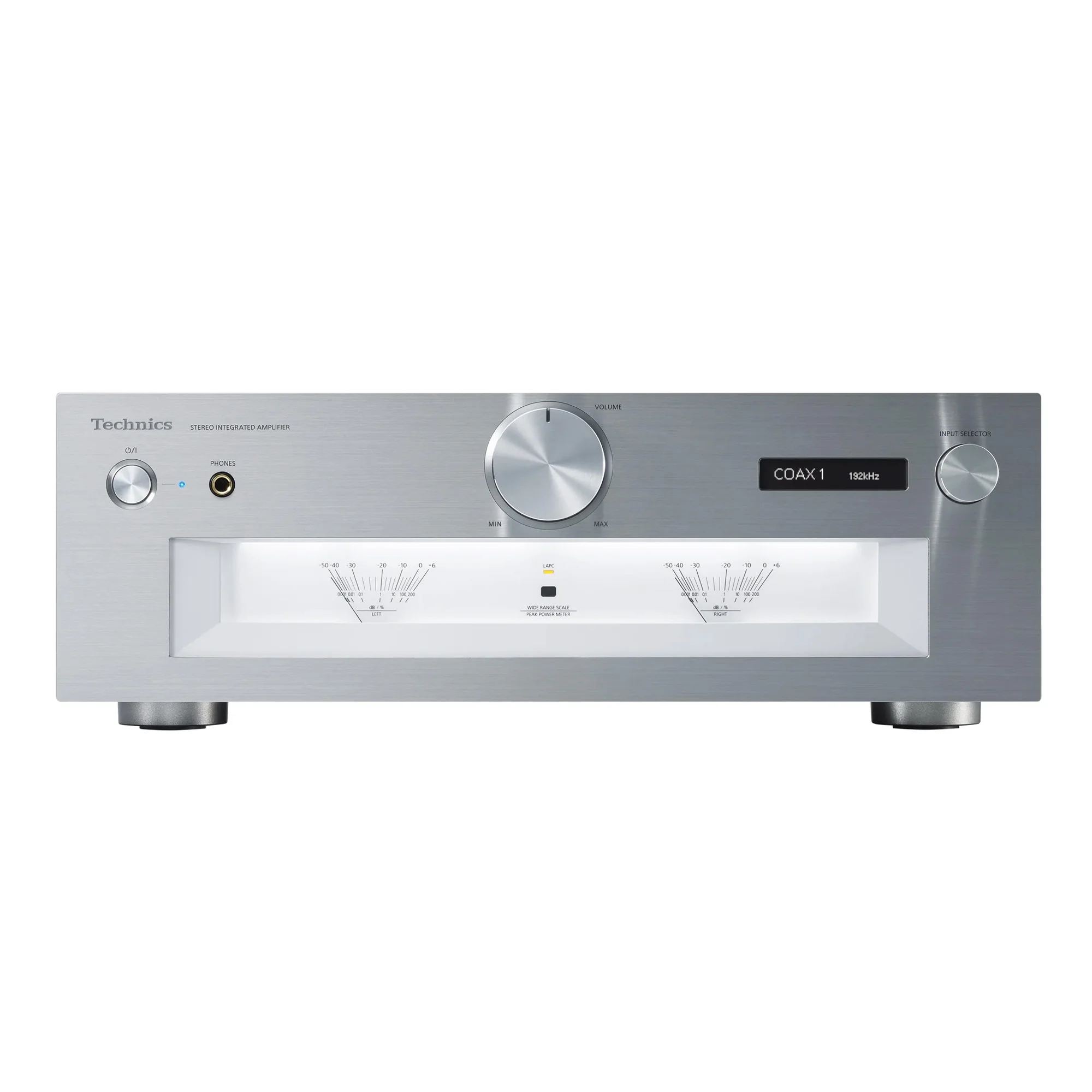

Двухслойное стальное шасси: внутренняя рама из пластины толщиной 1,2 мм для закрепления тяжёлых компонентов и смещения центра тяжести вниз, внешняя рама для общей жёсткости. Алюминиевая лицевая панель толщиной 7 мм. Стрелочные индикаторы уровня сигнала с подсветкой. В комплект входит пульт дистанционного управления.

Технические характеристики

Тип: интегральный стереоусилитель
Серия: Grand Class
Схемотехника: D-класс, полностью цифровая
Количество каналов: 2

Выходная мощность: 70 Вт + 70 Вт (1 кГц, КНИ 0,5%, 8 Ом, 20 кГц ФНЧ)
Выходная мощность: 140 Вт + 140 Вт (1 кГц, КНИ 0,5%, 4 Ом, 20 кГц ФНЧ)

Минимальное сопротивление нагрузки: 4 Ом
Максимальное сопротивление нагрузки: 16 Ом

Частотный диапазон (LINE): 5 Гц — 80 кГц (-3 дБ, 8 Ом)
Частотный диапазон (DIGITAL): 5 Гц — 80 кГц (-3 дБ, 8 Ом)
Частотный диапазон (PHONO MM): 20 Гц — 20 кГц (отклонение RIAA ±1 дБ, 8 Ом)
Частотный диапазон (PHONO MC): 20 Гц — 20 кГц (отклонение RIAA ±1 дБ, 8 Ом)
Коэффициент нелинейных искажений: 0,5%

Встроенный ЦАП: есть, 32 бит
АЦП аналоговых входов: Burr-Brown PCM1804, 24 бит/192 кГц

Фонокорректор: MM/MC, на малошумных FET-транзисторах
Коэффициенты усиления фонокорректора: 4 уровня

Чувствительность (LINE): 200 мВ / 22 кОм
Чувствительность (PHONO MM): 2,5 мВ / 47 кОм
Чувствительность (PHONO MC): 300 мкВ / 100 Ом

Усилитель для наушников: класс AA, аналоговый, 6,3 мм jack

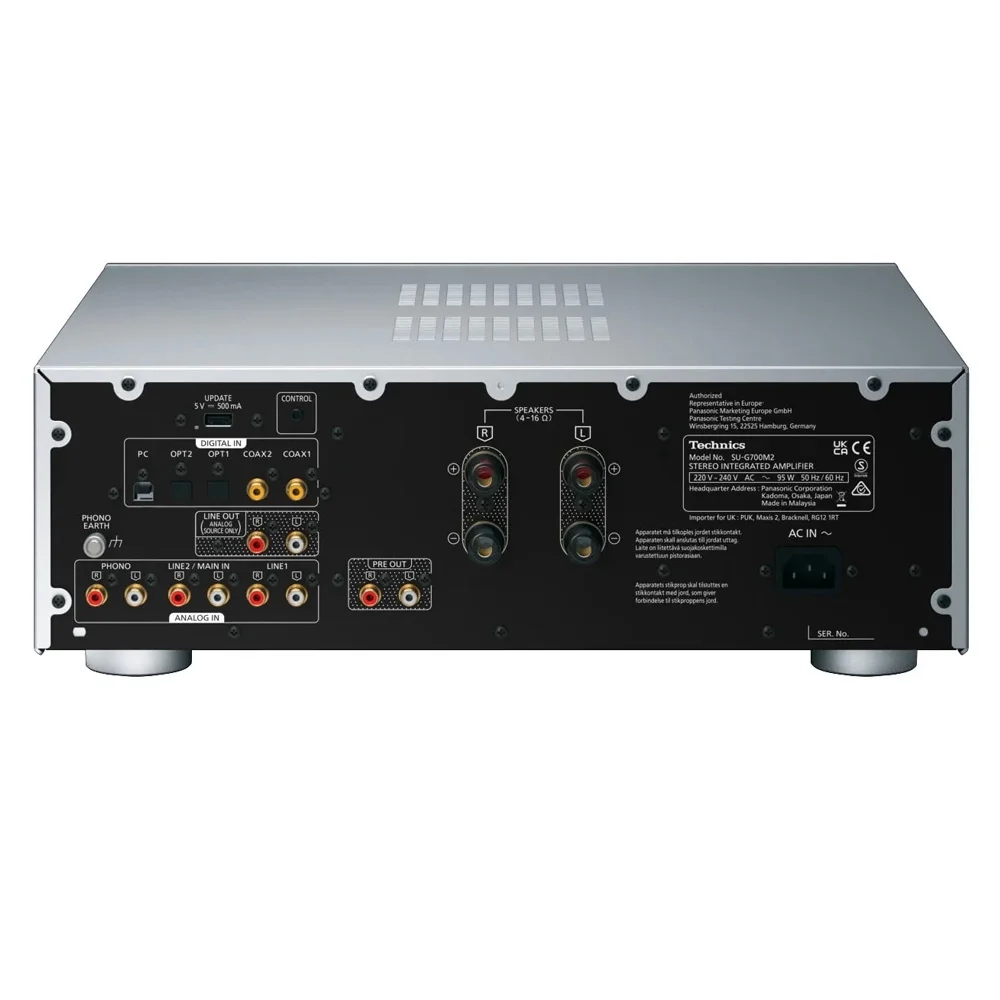

Аналоговые входы: LINE x 2 (LINE1, LINE2 / MAIN IN), PHONO (MM/MC) x 1
Цифровые входы: оптический x 2, коаксиальный x 2, USB-B x 1 (PC)

Аналоговые выходы: LINE OUT x 1, PRE OUT x 1
Выход на наушники: 6,3 мм, стерео

Разъёмы для акустики: винтовые клеммы
USB (PC): USB 2.0 High-Speed, USB Audio Class 2.0, асинхронный режим
Поддержка PCM: 32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц / 16, 24, 32 бит
Поддержка DSD: 2,8 МГц, 5,6 МГц, 11,2 МГц
Режимы DSD: ASIO Native, DoP
Питание: 220–240 В, 50/60 Гц
Потребляемая мощность: 95 Вт
Потребление в режиме ожидания: 0,3 Вт
Пульт ДУ: в комплекте
Габариты (Ш x В x Г): 430 x 148 x 428 мм
Вес: 12,6 кг
Цвет: чёрный / серебристый
Страна производства: Япония
Гарантия: 12 месяцев

Комплектация

Усилитель, пульт дистанционного управления, батареи для пульта, сетевой кабель, руководство пользователя.
