Matrix Audio SU-1

Matrix SU-1 — аудиофильский USB-изолятор

Многофункциональный изолятор USB-соединения для Hi-Fi-систем и профессионального аудиооборудования. Три ключевые функции в одном устройстве: переключение между несколькими источниками, электрическая развязка сигнальных цепей и линейное стабилизированное питание выходного каскада.

Подключение и переключение

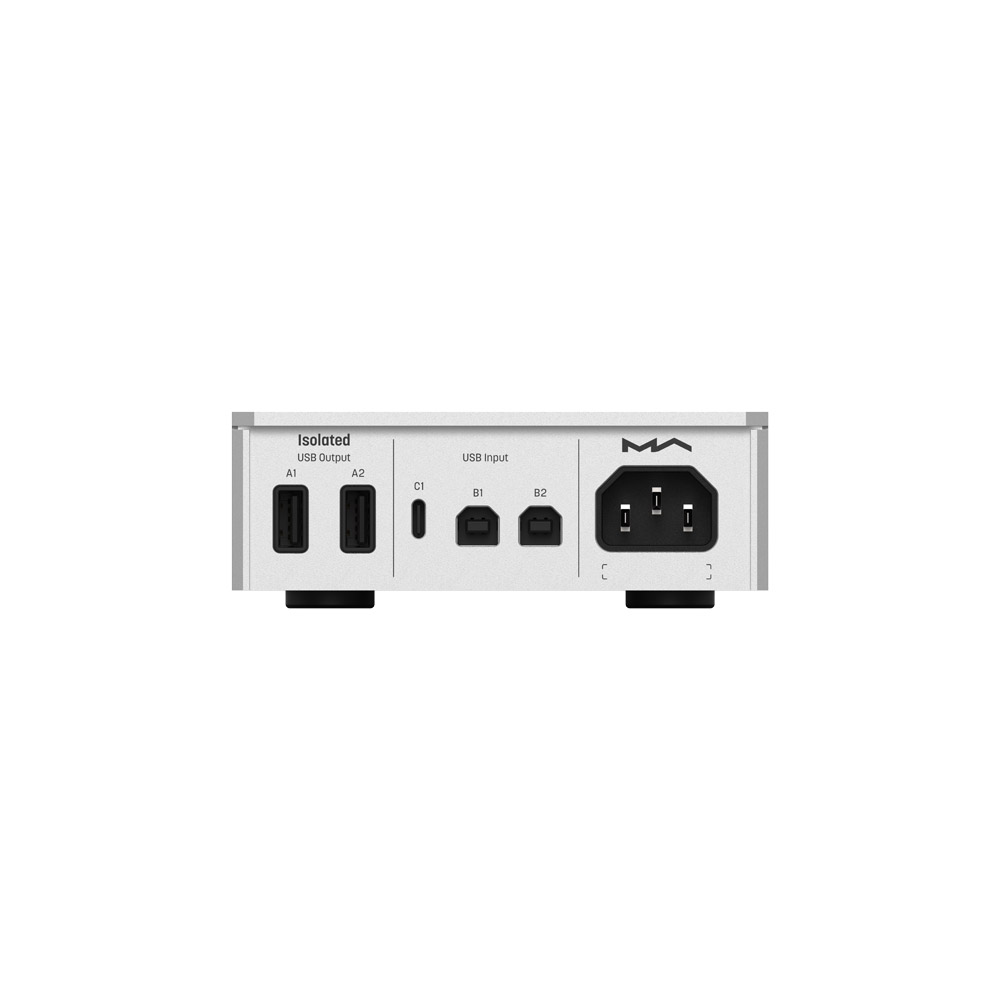

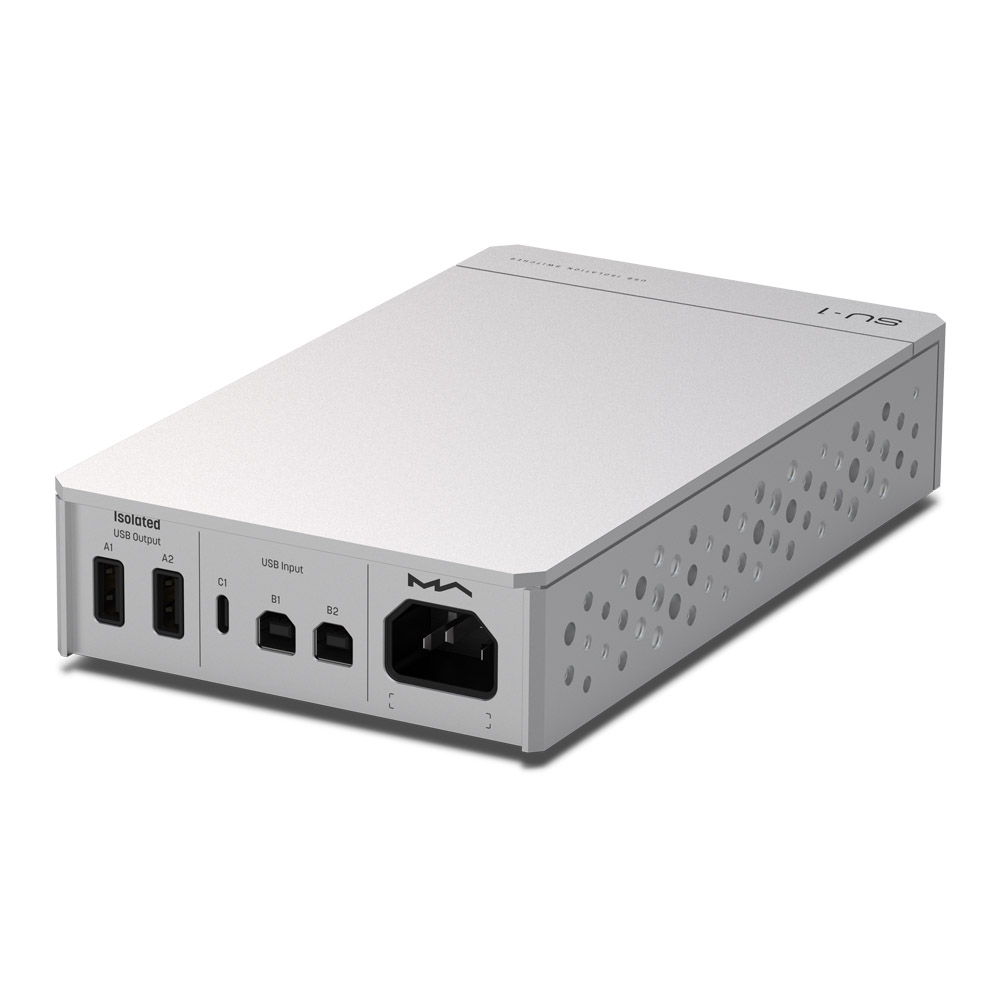

Два входа USB Type-B и один вход USB Type-C позволяют одновременно подключить несколько источников. Два выхода USB Type-A — для подключения ЦАП или цифровых аудиоинтерфейсов. Все устройства остаются подключёнными постоянно, переключение между источниками — одним нажатием кнопки.

Изоляция и защита

Профессиональная микросхема цифровой гальванической развязки изолирует каждый сигнальный канал и разделяет заземляющие контуры. Физический разрыв электрической связи по линиям данных, питания и земли с обеих сторон подключения. Полная электрическая изоляция передающей и принимающей сторон без ущерба для целостности сигнала. Устранение шумов земляных петель и высокочастотных помех, защита оборудования от импульсных скачков напряжения и воздействия молнии. Меньше системного шума, более тихий фон, больше воздуха в звучании.

Стабильное питание

Линейный блок питания с полностью герметизированным тороидальным трансформатором и несколькими малошумящими регуляторами. Выход 5 В / 1000 мА с мониторингом нагрузки в реальном времени — автоматическое обнаружение перегрузки или короткого замыкания с отключением для защиты подключённой аппаратуры.

Управление

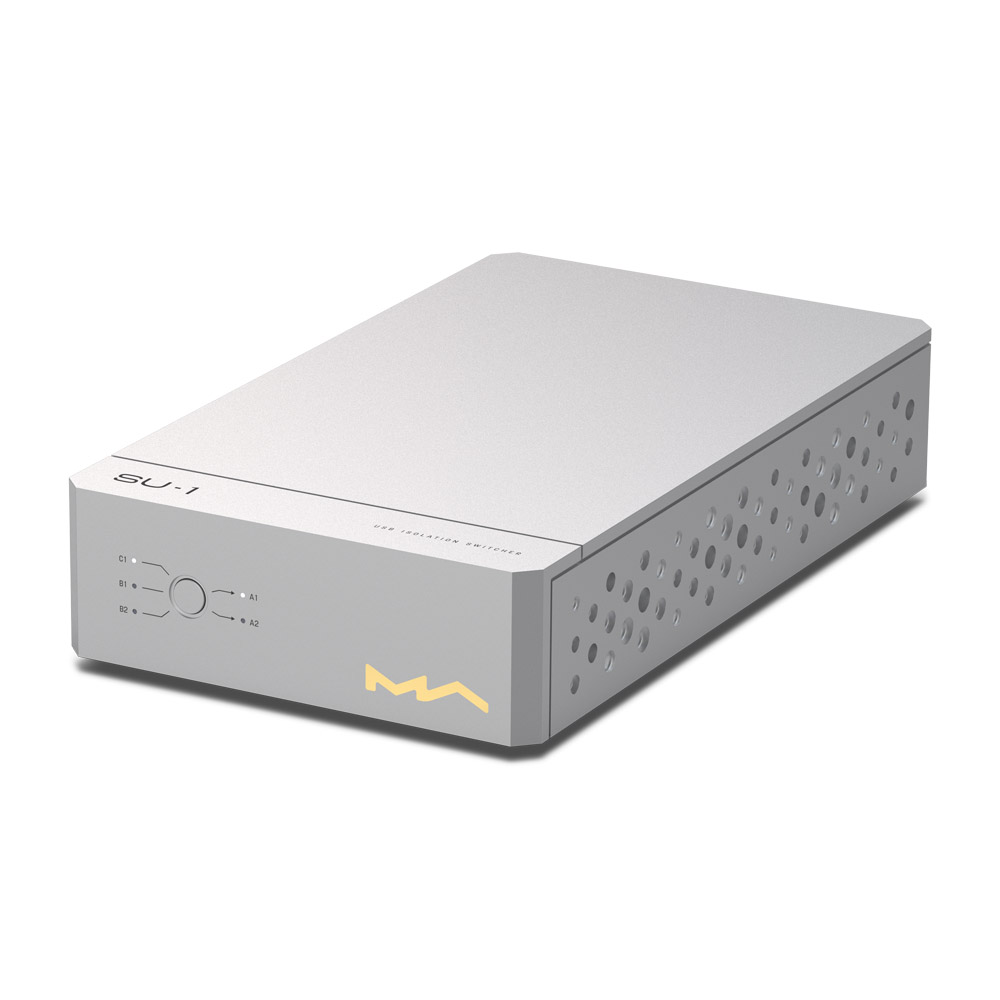

На передней панели — единственная кнопка управления и LED-индикация входов и выходов. Короткое нажатие переключает входы USB Type-C1, Type-B1 и Type-B2. Долгое нажатие — выходы USB Type-A1 и Type-A2. Светодиоды мгновенно показывают активные вход и выход.

Кабели и размещение

Оптимизация сопротивления USB-соединения позволяет уверенно работать с кабелями до 4 метров на входе и на выходе. Общая протяжённость тракта — до 8 метров. Передача данных остаётся стабильной, без затухания и потерь пакетов. Источник и ЦАП можно размещать там, где это удобно.

Расширение возможностей

SU-1 выполняет роль центра коммутации для USB-аудиокомпонентов: цифровых транспортов, компьютеров, мобильных устройств и ЦАП. Разнообразие конфигураций делает Hi-Fi-систему с несколькими компонентами более функциональной и удобной, обеспечивая чистое звучание.

Технические характеристики

Входы
2 x USB-B: 480 Мбит/с, менее 5 В, 100 мА
1 x USB-C: 480 Мбит/с, менее 5 В, 100 мА

Выходы
2 x USB-A: 480 Мбит/с, максимальная выходная мощность 5 В, 1000 мА

LED-индикаторы: 3 индикатора входов, 2 индикатора выходов

Питание
Напряжение: 220 — 240 В, 50/60 Гц
Потребление: менее 15 Вт
